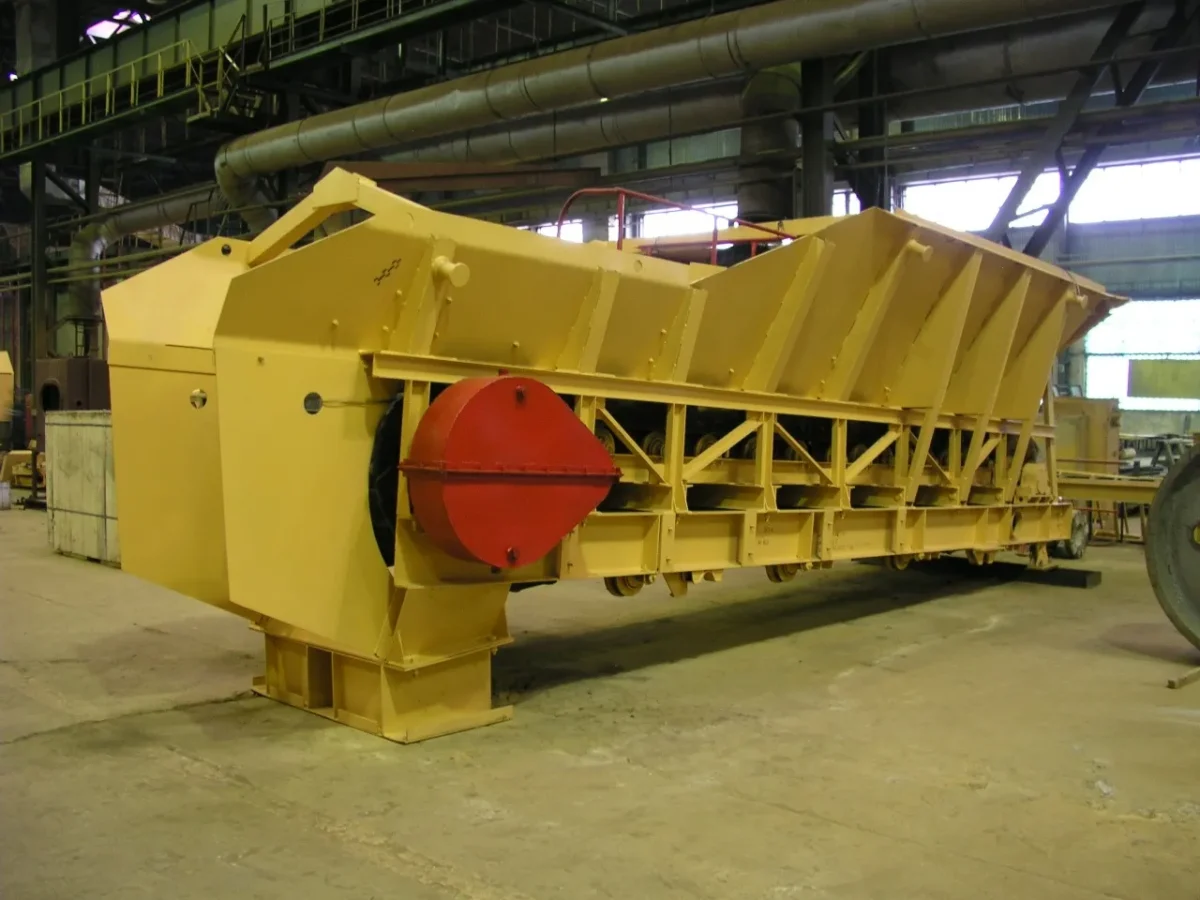

ДРО-604

«ПромексДСО» выпускает широкий ассортимент пластинчатых питателей. Рабочим органом пластинчатого питателя, перемещающим материал, служат соединенные между собой в замкнутую цепь полотна пластин. Пластины специальной формы и особая конструкция полотна предотвращает просыпание транспортируемого материала.

Производитель

Дробмаш

Категория: Метка:
Описание

Описание

Направляющей трассой при движении верхней рабочей части пластин полотна служат два ряда роликов.Нижняя ветвь поддерживается несколькими парами роликов. Полотно питателя приводится в движение электродвигателем, который через редуктор и цепную передачу приводит в движение ведомый вал питателя. Для регулировки натяжения питателя используется натяжной винтовой механизм.

МодельДлина
колос-
никовой
решетки, мм		Емкость бункера, м3Размер куска
материала,
макс, мм		Высота разгрузки,
мм		Произ-
водитель-
ность
м3/ч		Мощность
основного
привода,
кВт		Масса,
т		Габаритные
размеры
L x b x h, мм
ДРО-604 -20600*40-2005/6,3/1016,968300х3700
х5020
ДРО-604* -20600*40-2001116,968300х3700
х5020

*с устройством плавной регулировки частоты вращения

Отзывы (0)

Отзывы

Отзывов пока нет.

Будьте первым, кто оставил отзыв на “ДРО-604”

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Запасные части

детали и расходные материалы к питателю ДРО-604

ОбозначениеНаименованиеМасса, кгГабариты, ммИзображение
106040000000Питатель пластинчатый ДРО-604160008300х3810х4700
106041300000Ролик опорный28225х225х255
102270471000Ролик опорный22.6225х225х130
102270471400Ролик21225х225х110
102270471200Втулка0.580х80х50
102270470300Кольцо0.02102х102х6
102270471300Обойма0.2150х150х23
102270470400Кольцо поджимное0.026100х100х10
102270470500Чашка1118х118х45
102270470600Кольцо0.001465х65х3
106041300100Ось ролика560х60х240
106041100000Полотно пластин64501078х180х13860
106041100200Палец3.650х50х240
106041100300Упор0.1150х50х37
1060417000-10Вал ведомый391458х458х1485
106041710000Колесо натяжное в сборе116171х458х458
106041710100Диск48458х458х40
106041710200Диск3240х385х385
106041710300Диск3240х385х385
1060417002-10Вал ведомый130130х130х1355
106041700300Кольцо3.4180х180х30
106042200200Корпус32400х130х245
106042200400Крышка проходная3220х220х50
106042200800Крышка глухая5.3220х220х50
106042200600Втулка лабиринтная0.820х162х162
106042200700Прокладка0.013220х220х1
106042201100Шайба стопорная0.0495х36х1
Подшипник5.15180х180х46
106041800000Вал приводной2411865х240х400
106042200200Корпус32400х130х245
106042200400Крышка проходная3220х220х50
106042200600Втулка лабиринтная0.8162х162х20
106042200700Прокладка0.013220х220х1
106042201300Втулка дистанционная1.1110х110х80
1060422013-10Втулка дистанционная0.5110х110х40
106041800100Вал1201823х110х110
106041800600Втулка1.5135х135х65
106041800300Шайба стопорная0.0330х77х1
106041800400Полумуфта9.1200х200х155
1060418005-10Шестерня26216х216х43
Шпонка 2-22×14×1400.3322х14х145
106041900000Блок роликов64250х250х1375
106041910000Ролик поддерживающий14.4122х250х250
106041900100Ось роликов3170х70х1375
102270470200Чашка145х118х118
102270470300Кольцо0.02102х102х6
102270470400Кольцо поджимное0.026100х100х10
102270470600Кольцо0.001465х65х3
483750720600Пробка0.04123х30х30
106042000000Привод18.191470х775х665
106042010000Плита подмоторная14.8670х370х410
106042020000Кожух11470х500х600
106042030000Ограждение13890х520х150
106042040000Рама привода60570х1435х140
106042000500Шкив8133х133х133
106042000300Шкив12122х187х187
106042000400Винт специальный1.450х50х320
106042000600Полумуфта7200х200х133
106042000700Шайба стопорная0.0156х25х1
106042000800Шайба концевая0.1360х60х6
Редуктор 1Ц2У-250310829х600х530
Электродвигатель АИР160 М8/6/4150670х404х350
Ремень В(Б)-12500,2х525х200х650
1060422000-10Вал ведущий5501700х720х720
106042210000Звездочка ведущая в сборе133170х560х560
106042210100Звездочка5240х560х560
106042210200Диск1150х300х300
106042210300Втулка0.4532х32х138
106041710200Диск3240х385х385
106041710300Диск3240х385х385
106042200200Корпус32400х245х130
1060422003-10Вал ведущий1301610х130х130
106042200400Крышка проходная3220х220х50
106042200800Крышка глухая5.3220х220х50
106042200600Втулка лабиринтная0.8162х162х20
106042200700Прокладка0.013220х220х1
106042201100Шайба стопорная0.0495х36х1
106042201300Втулка дистанционная1.1110х110х80
106042201400Шестерня126165х720х720
Шпонка 2-28×16×1600.5528х16х160
Шпонка 32×18×1800,77х232х18х180
